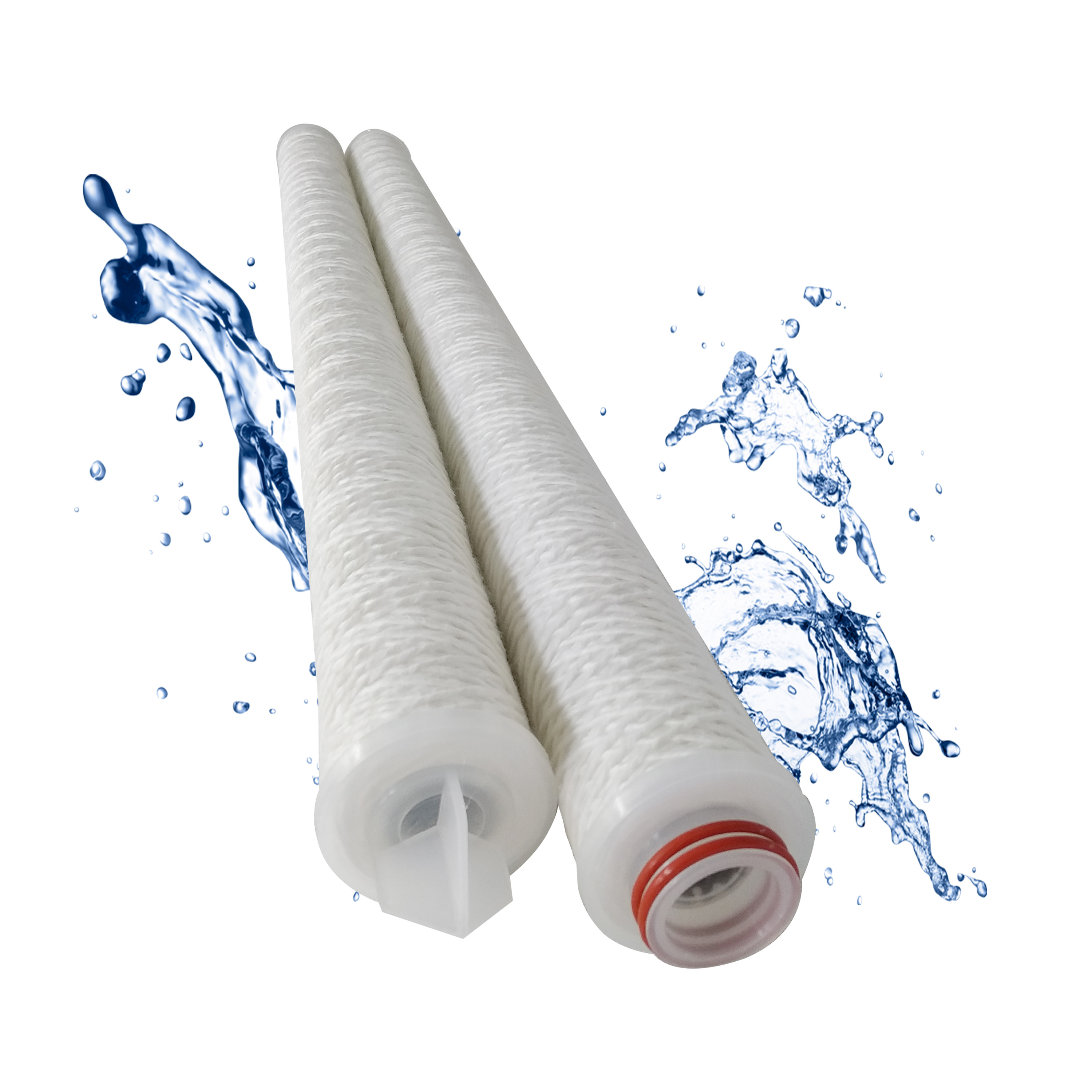

5-мікронны 60-цалевы струнны фільтр

I. Дэталёвы аналіз дакладнасці фільтрацыі драцянога фільтруючага элемента

1. Асноўны прынцып градыентнай фільтрацыі

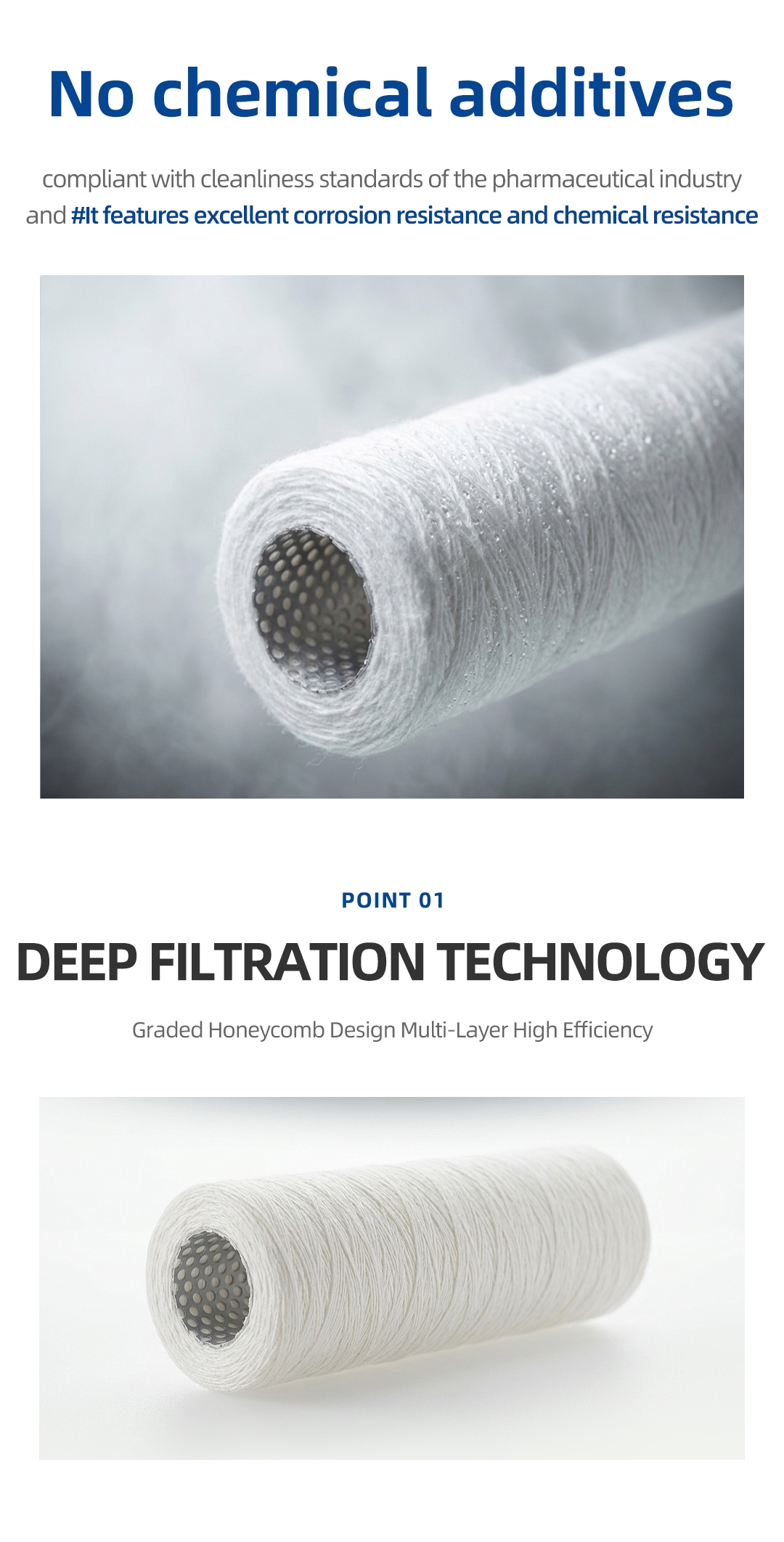

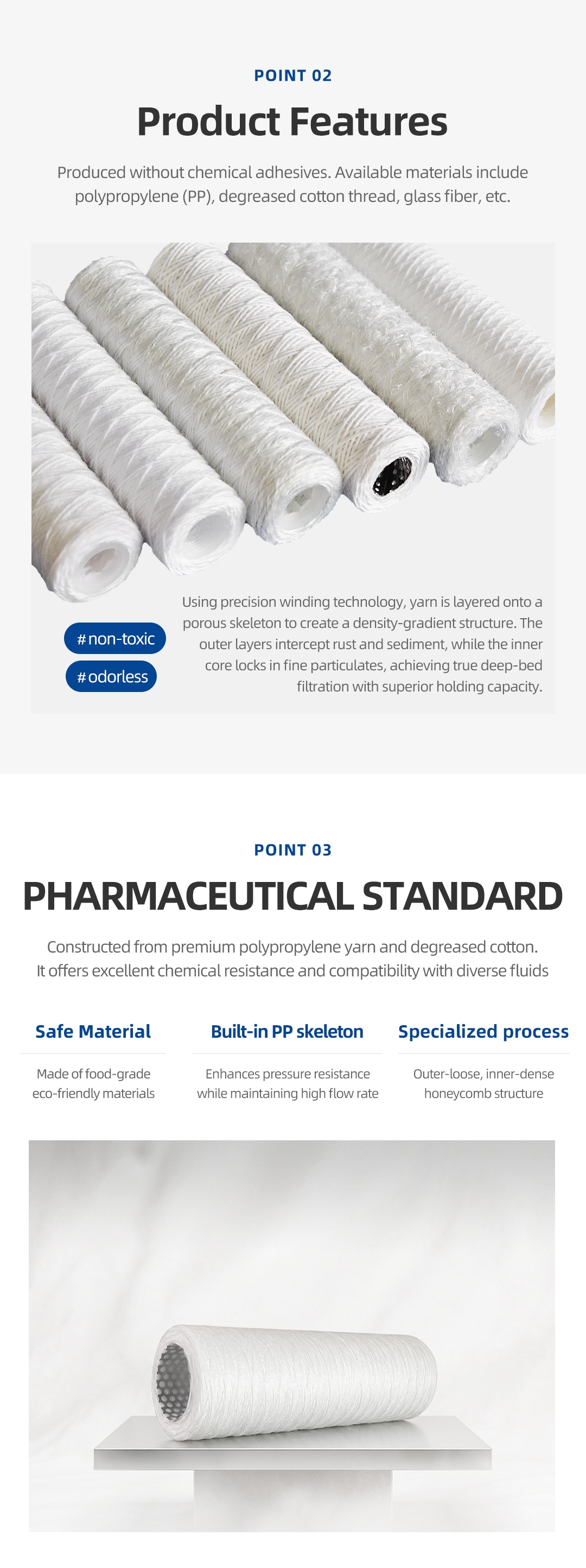

Поліпрапіленавы фільтруючы элемент адрозніваецца ад звычайных плоскіх фільтруючых элементаў. Яны прымаюць шматслойную градыентную структуру намоткі, прычым шчыльнасць намоткі паступова павялічваецца звонку ўнутр, утвараючы трохслаёвы іерархічны механізм перахопу, значна павялічваючы здольнасць паглынання забруджванняў. Знешні пласт уяўляе сабой друзлую структуру, у асноўным перахопліваючы часціцы памерам больш за 50 мкм, такія як пясок, іржа і буйныя ўзважаныя прымешкі; сярэдні пласт - гэта пераходная структура, якая перахоплівае часціцы памерам ад 20 да 50 мкм, такія як калоіды і флокулентные забруджвальнікі; унутраны пласт уяўляе сабой шчыльную структуру, у прыватнасці, перахопліваючы часціцы ў дыяпазоне ад 0,5 да 20 мкм, такія як дробныя часціцы і вадараспушчальныя нязначныя прымешкі. Структурная перавага слаёвага паглынання забруджванняў зніжае верагоднасць імгненнага засмечвання глыбіннага фільтруючага элемента пражы, а агульная здольнасць паглынання забруджванняў значна вышэйшая, чым у баваўняных фільтруючых элементаў з той жа спецыфікацыі, выдзьмутых з расплаву.

2. Функцыі і дастасавальныя ўмовы працы кожнага ўзроўню дакладнасці

0,5 мкм і 1 мкм адносяцца да звыштонкай дакладнасці, здольныя перахопліваць звыштонкія калоіды, дробныя парашкі і сляды ўзважаных прымешак, якія ў асноўным выкарыстоўваюцца для фільтрацыі вадкасцей у фармацэўтычнай прамысловасці, ахоўнай фільтрацыі звышчыстай вады ў электроннай прамысловасці і ачышчальнай фільтрацыі дакладных гальванічных раствораў. Гэтая дакладнасць мае больш высокі супраціў, і стандартны 10-цалевы ніцяны фільтруючы элемент мае ўмоўны расход прыкладна 0,4 тоны ў гадзіну з пачатковай розніцай ціску ў дыяпазоне ад 0,12 да 0,15 мегапаскаля.

3 мкм і 5 мкм з'яўляюцца звычайнай дакладнасцю, здольнай перахопліваць дробны пыл і флокулянтныя цвёрдыя часціцы, з'яўляючыся асноўным выбарам для папярэдняй фільтрацыі ў сістэме зваротнага осмасу, асвятляльнай фільтрацыі ежы і напояў і ачысткі раствораў для ачысткі друкаваных плат. Стандартны 10-цалевы струнны фільтруючы элемент мае звычайную хуткасць патоку ад 0,45 да 0,5 тон у гадзіну з пачатковай розніцай ціску ад 0,08 да 0,10 мегапаскаляў.

10 мкм - гэта агульная высокая дакладнасць папярэдняй апрацоўкі, прыдатная для цыркуляцыі астуджальнай вады, прамысловых чарнілаў, змазачных алеяў і сістэм паўторнага выкарыстання адноўленай вады, ураўнаважваючы эфект фільтрацыі і прадукцыйнасць патоку. Стандартны 10-цалевы драцяны фільтруючы элемент мае хуткасць патоку 1 тону ў гадзіну і пачатковую розніцу ціску прыблізна 0,04 мегапаскаля.

20 мкм і 30 мкм прадстаўляюць сярэднюю дакладнасць фільтрацыі, у асноўным перахопліваючы цвёрдыя прымешкі сярэдняга памеру, і маюць выдатную пранікальнасць вадкасці. Яны шырока выкарыстоўваюцца ў сцэнарыях грубай фільтрацыі, такіх як звычайная хімічная сыравіна, растворы для ультрагукавой ачысткі, папярэдняя апрацоўка віна і сіропу і г. д. Стандартны 10-цалевы фільтруючы элемент мае намінальную хуткасць патоку ад 1,5 да 2,0 т/гадз, а пачатковая розніца працоўнага ціску складае ад 0,018 да 0,024 МПа, ураўнаважваючы эфектыўнасць фільтрацыі і працоўнае спажыванне энергіі.

Ад 50 мкм да 200 мкм - гэта дакладнасць грубай фільтрацыі, у прыватнасці, якая перахоплівае пясок, буйную іржу і вялікія прымешкі аргіліту, у асноўным выкарыстоўваецца для папярэдняй ачысткі калодзежнай вады, фільтрацыі вады для арашэння сельскай гаспадаркі, грубай фільтрацыі цяжкай нафты і папярэдняй фільтрацыі цыркуляцыі вады ў плавальным басейне, з надзвычай нізкім супраціўленнем патоку, стандартны 10-цалевы фільтруючы элемент глыбінёй пражы мае хуткасць патоку больш за 2,5 тоны ў гадзіну і пачатковы перапад ціску не больш за 0,015 мегапаскалей.

3. Асноўныя правілы выбару дакладнасці

Заднія мембранныя элементы і сцэнарыі абароны для прэцызійнага абсталявання: для мембран зваротнага осмасу ў стандартнай канфігурацыі выбіраецца фільтруючы элемент з пражы 5 мкм або 10 мкм. Для прэцызійных мембранных сістэм, такіх як ультрафільтрацыя і нанафільтрацыя, папярэдняя фільтрацыя сістэмы павінна пераважна выбіраць дакладнасць ад 1 да 3 мкм. Сцэнары ачысткі сырой вады з высокім утрыманнем прымешак: Непасрэднае выкарыстанне фільтруючых элементаў звыштонкай дакладнасці забаронена; павінен быць прыняты метад фільтрацыі，пачынаючы з 50 мкм фільтруючага элемента з накручанай ніткай pp з высокай дакладнасцю для першай грубай фільтрацыі， і затым падключаючы драцяны фільтруючы элемент 5 мкм для другой тонкай фільтрацыі, каб пазбегнуць хуткага засмечвання. Сцэнарыі вадкасці з высокай вязкасцю: нафтапрадукты, цукровыя сіропы з высокай канцэнтрацыяй і г.д., глейкія асяроддзя, з выкарыстаннем звыштонкай дакладнасці 1 мкм, бо гэта прывядзе да рэзкага павелічэння рознасці ціску і блакіроўкі сістэмы. Агульныя крытэрыі вызначэння замены фільтруючага элемента: калі розніца ціску паміж уваходам і выхадам абсталявання ўзрастае да 0,2 мегапаскаля, фільтруючы элемент з поліпрапіленавай ніткі павінен быць неадкладна заменены, каб прадухіліць руйнаванне пласта валакна і парушэнне дакладнасці.
