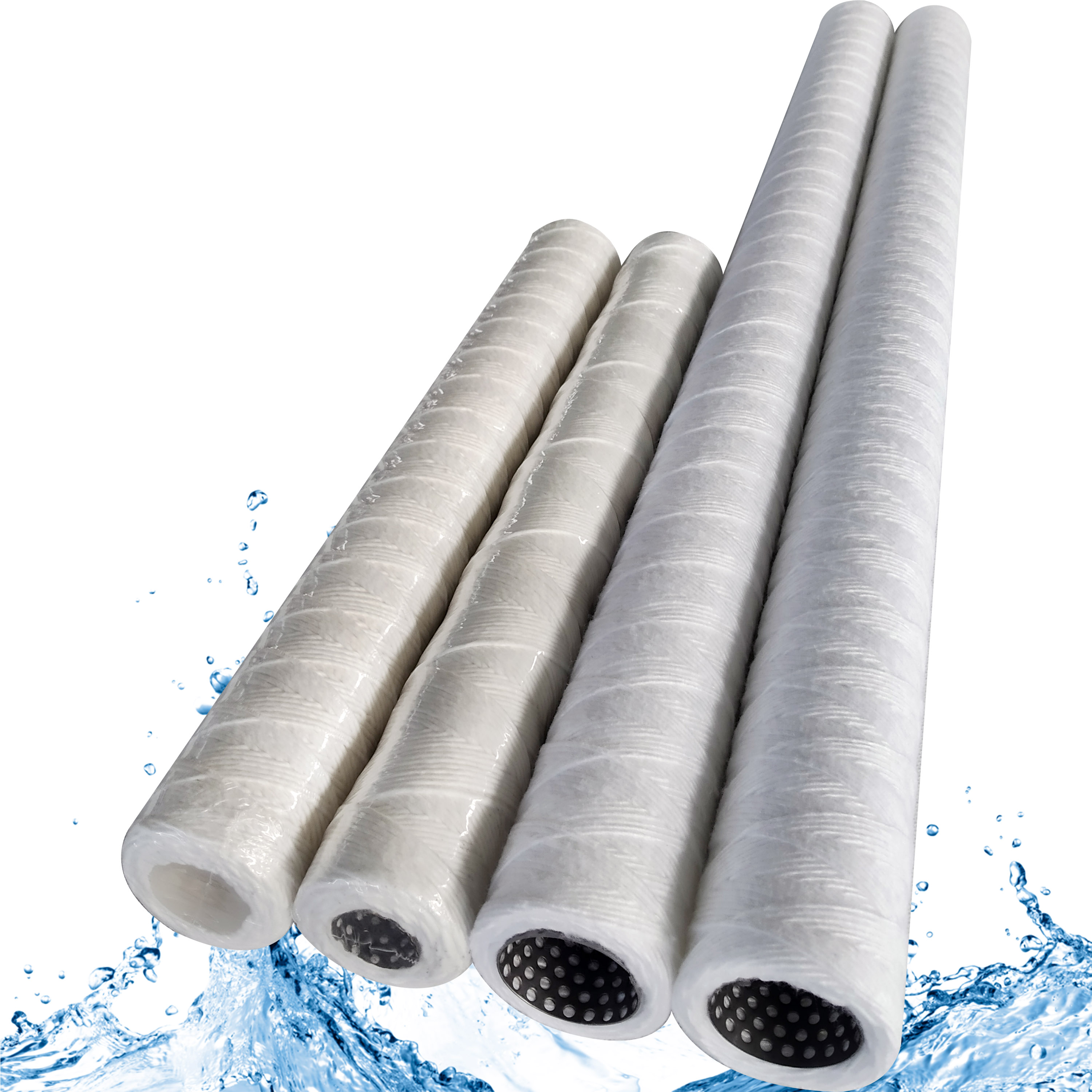

125-мікронны струнны фільтр-картрыдж

I. Падрабязнае тлумачэнне здольнасці супраціўляцца ціску драцяных фільтраў

Устойлівасць да ціску драцянога фільтруючага картрыджа з'яўляецца асноўным паказчыкам стабільнай працы абсталявання. Ён падзяляецца на тры асноўныя памеры: бесперапынны працоўны ціск наперад, дапушчальная канчатковая розніца ціску і імгненны ціск разрыву. Прадукцыйнасць устойлівасці да ціску ніцянага фільтравальнага картрыджа не з'яўляецца фіксаваным значэннем. У асноўным гэта вызначаецца матэрыялам цэнтральнай рамы, працэсам намоткі валакна, матэрыялам фільтруючага дроту і тэмпературай асяроддзя. Прадукцыйнасць супраціву ціску моцна адрозніваецца ў розных умовах працы.

(1) Прадукцыйнасць устойлівасці да ціску пры нармальнай тэмпературы

Пры нармальных тэмпературных умовах 20 ℃ пры звычайных аперацыях картрыджы глыбіннага фільтра mainstreamyarn на рынку дзеляцца на дзве катэгорыі: пластыкавы каркас з ПП і каркас з нержавеючай сталі. Існуе істотная розніца ў паказчыках супраціву ціску. Яны падыходзяць для розных сцэнарыяў прымянення.

Фільтр-картрыдж з поліпрапіленавай рамай з накручанай ніткай з'яўляецца ўніверсальнай мадэллю для ачысткі вады, якая шырока ўжываецца як у жылых, так і ў звычайных камерцыйных сцэнарыях ачысткі вады. Яго намінальны мяжа бесперапыннага працоўнага ціску ў прамой частцы складае 0,5 МПа, у той час як галіновы стандарт бяспекі эксплуатацыі рэкамендуе максімум ≤ 0,4 МПа. Для стабілізацыі ціску на напорным трубаправодзе неабходна ўсталяваць дадатковы рэдукцыйны клапан. Канчатковы перапад ціску на ўваходзе і выхадзе з фільтруе элемента складае крытычнае значэнне 0,2 – 0,24 МПа. Дасягненне гэтага значэння патрабуе неадкладнай замены, каб пазбегнуць неэфектыўнай працы. Яго імгненнае ціск разрыву вагаецца ад 0,7 да 0,9 Мпа. Хоць кароткачасовы залішні ціск непасрэдна не выклікае разрыву, ён можа прывесці да паслаблення драцяной рамы, нязначнай дэфармацыі рамы, што прывядзе да пашкоджання структуры фільтрацыі і страты дакладнасці.

Фільтр-картрыдж з поліпрапіленавай струной з каркасам з нержавеючай сталі 304 і 316 - гэта спецыяльная мадэль прамысловага высокага ціску, прыдатная для цяжкіх умоў, такіх як высокая тэмпература, высокі ціск, масла і хімічныя асяроддзя. Яго бесперапынны працоўны ціск наперад можа дасягаць 1,0 - 2,0 МПа, а максімальна дапушчальная канчатковая розніца ціску складае 0,3 - 0,7 МПа. Ён можа вытрымліваць працяглыя працоўныя асяроддзя пад высокім ціскам. Імгненнае ціск разрыву дасягае 2,5-3,5 Мпа. Канструкцыя мае выдатную ўстойлівасць і наўрад ці падвергнецца дэфармацыі рамы або адрыву дроту падчас працяглай працы пад высокім ціскам.

(2) Уплыў тэмпературы на трываласць на сціск

Калі тэмпература асяроддзя павышаецца, гэта значна аслабляе механічную структурную трываласць фільтруючага экрана і каркаса стрыжня фільтра, што прыводзіць да пастаяннага зніжэння агульных характарыстык сціску драцянога фільтравальнага картрыджа. Спалучэнне высокай тэмпературы і высокага ціску з'яўляецца адной з асноўных прычын дэфармацыі, пашкоджання і адмовы фільтра. Сярод іх універсальны стрыжань фільтра з фільтруючым экранам з ПП і каркасам стрыжня з ПП мае адносна слабую тэрмаўстойлівасць, і яго трываласць на сціск значна зніжаецца з павышэннем тэмпературы. Пры 60 ℃ намінальная трываласць на сціск падае да 0,35 МПа, а пры высокай тэмпературы 80 ℃ трываласць на сціск застаецца толькі 0,25 МПа. Катэгарычна забараняецца выкарыстоўваць фільтравальны картрыдж з накручанай ніткай з поліпрапілену ў цяжкіх умовах працы з высокай тэмпературай і высокім ціскам. Ядро фільтра з паглынальнай баваўнянай ніткай і каркасам стрыжня з нержавеючай сталі мае лепшую цеплаўстойлівасць, захоўваючы 75% асноўнай трываласці на сціск пры 100 ℃. Нават у асяроддзі з высокай тэмпературай 120 ℃ ён можа стабільна вытрымліваць бесперапынны працоўны ціск 0,6 МПа, што падыходзіць для звычайных высокатэмпературных сцэнарыяў фільтрацыі картрыджа з ніцяным фільтрам. Ядро фільтра з ніткай са шкловалакна і каркасам з нержавеючай сталі мае найлепшую ўстойлівасць да высокіх тэмператур, падыходзіць для высокатэмпературных асяроддзяў у дыяпазоне ад 80 ℃ да 180 ℃, з надзвычай нізкім паслабленнем трываласці на сціск у асяроддзі з высокімі тэмпературамі, і з'яўляецца спецыяльнай мадэллю фільтрацыі для цяжкіх высокіх тэмператур, такіх як гарачы алей і высокатэмпературная тэхналагічная вада для картрыджа фільтра глыбіні пражы.

(3) Уплыў працэсу намоткі на характарыстыкі супраціву ціску

Працэс намотвання фільтра непасрэдна вызначае агульную ўстойлівасць валаконнага пласта і з'яўляецца асноўнай прычынай розніцы ў супраціўляльнасці ціску пад тым жа матэрыялам каркаса для поліпрапіленавага струннага картрыджа фільтра. Прамысловыя фільтры высокага класа выкарыстоўваюць цалкам аўтаматычны працэс намоткі з пастаянным нацяжэннем з валокнамі блізкай і аднолькавай таўшчыні, якія раўнамерна напружаны, і падчас працэсу націску не будзе адбывацца лакальных аслабленых правадоў або адхіленняў. Параметры ўстойлівасці да ціску цалкам выкананы, а стабільнасць высокая. Звычайныя фільтры нізкага класа ў асноўным накручваюцца ўручную або з нізкім нацяжэннем, з друзлымі валокнамі і нераўнамернай таўшчынёй. Нават калі пазначана стандартнае значэнне супраціву ціску, такія праблемы, як зрушэнне дроту і расхістванне канструкцыі, будуць узнікаць пры 0,3 МПа нармальнай рознасці ціску, заўчасна губляючы здольнасць фільтрацыі. Акрамя таго, нестандартныя тоўстаслаёвыя фільтры могуць палепшыць характарыстыкі ўстойлівасці да ціску драцяных фільтруючых картрыджаў прыкладна на 20% пры тых жа асноўных умовах, спецыяльна адаптаваных да жорсткіх умоў з высокім утрыманнем прымешак і вялікімі перападамі ціску.

(4) Няспраўнасці, выкліканыя празмерным ціскам

Празмерны лёгкі ціск у дыяпазоне ад 0,5 МПа да 0,7 МПа прывядзе да сціскання і дэфармацыі пласта, які абгортвае валакно картрыджа з фільтрам з поліпропіленавай ніткі, што прывядзе да павелічэння ўнутранага памеру пор фільтрацыі. Гэта прадухіліць фільтр ад перахопу дробных прымешак, што прывядзе да праблемы пранікнення прымешак і адмовы фільтра. Перавышэнне ўмеранага высокага ціску, калі ціск каркаса з ПП перавышае 0,9 МПа, а ціск каркаса з нержавеючай сталі перавышае 2 МПа, непасрэдна прывядзе да расколіны каркаса і разрыву картрыджа фільтра з пражы. Фрагменты валакна, якія выпалі, будуць цячы ў трубаправод, які ідзе далей, забруджваючы высокадакладнае абсталяванне, такое як мембранныя элементы, смалы і цеплаабменнікі. Праца ва ўмовах празмернага перападу ціску на працягу доўгага часу прывядзе да таго, што валокны пастаянна пакутуюць ад стомленасці і разлому, хутка высільваючы прастору для паглынання забруджвальных рэчываў картрыджа глыбіннага фільтра пражы і непасрэдна памяншаючы агульны тэрмін службы больш чым на 50%.
