I. Якое падзенне ціску фільтруючага элемента з вялікім патокам
Перапад ціску (таксама вядомы як розніца ціску, ΔP) адносіцца да розніцы ціску паміж уваходам і выхадам вадкасці. Гэта страта энергіі, якая ўтвараецца падчас праходжання вадкасці праз фільтруючы элемент, апорную раму, кантавую крышку і канал патоку з-за трэння, віхуры і перахопу.
Асноўнай асаблівасцю фільтруючага элемента з вялікім патокам (як правіла, з аднаразовым расходам 40–100 м³/г) з'яўляецца высокі расход і нізкі супраціў. Перапад ціску з'яўляецца ключавым паказчыкам для ацэнкі іх працы, выбару, тэрміну службы і энергаспажывання сістэмы.
II. Асноўныя небяспекі празмернага перападу ціску
Спажыванне энергіі ў сістэме расце, эфектыўнасць працы зніжаецца
Помпы патрабуюць большай магутнасці для пераадолення супраціву фільтруючага элемента, павелічэння нагрузкі на рухавік і пастаяннага павелічэння выдаткаў на электраэнергію і эксплуатацыйных выдаткаў; агульны расход трубаправода не дасягае праектнага значэння, што прыводзіць да недастатковай падачы вады / алею / тэхналагічнага патоку.
Тэрмін службы фільтруюць элементаў значна скарачаецца
Розніца ціску хутка расце, унутраныя прымешкі фільтруючага матэрыялу назапашваюцца хутчэй, цыкл блакіроўкі скарачаецца, а частата замены павялічваецца, што прыводзіць да павелічэння выдаткаў на расходныя матэрыялы і выдаткаў на тэхнічнае абслугоўванне падчас прастою.
Рызыкі для бяспекі абсталявання і трубаправодаў
Празмерная розніца ціскаў уздзейнічае на фільтруючы матэрыял, выклікаючы яго разрыў, дэфармацыю апорнай рамы, адлучэнне канцавой вечка, а таксама пашкоджанне і ўцечку фільтруючага элемента, з прымешкамі, якія трапляюць непасрэдна ўніз па плыні;
Ваганні ціску ў сістэме вялікія, помпы, клапаны, трубаправоды і сасуды пад ціскам знаходзяцца пад ненармальным працяглым ціскам, схільныя да стомленага пашкоджання;
У экстрэмальных выпадках адбываюцца гідраўдары, разрывы труб і збоі машыны, што ўплывае на бесперапынную вытворчасць.
Эфект фільтрацыі не працуе
Калі розніца ціскаў занадта вялікая, вадкасць, хутчэй за ўсё, адкрывае шчыліны ў фільтруючым матэрыяле, прымешкі выцясняюцца, і дакладнасць фільтрацыі не адпавядае стандарту, што забруджвае прэцызійнае абсталяванне, якое знаходзіцца ніжэй па плыні.
III. Ключавыя фактары, якія ўплываюць на падзенне ціску фільтруючага элемента з вялікім патокам
Структура фільтруе элемента і сам фільтруючы матэрыял
Тып фільтруючага матэрыялу: выдзіманы з расплаву, фальцаваны, намотаны з дроту, шкловалакно, матэрыялы ПП/ПЭ маюць рознае супраціўленне; складчаты фільтруючы элемент з высокім патокам мае значна меншае падзенне ціску, чым звычайныя цыліндрычныя фільтруючыя элементы з-за большай эфектыўнай плошчы фільтрацыі.
Плошча фільтра: чым больш плошча, тым ніжэй расход прылады і падзенне ціску; Элемент фільтра для вады з вялікім патокам звычайна прымае высокую шчыльнасць зморшчын, пашыраныя памеры (40/60 цаляў) для павелічэння плошчы.
Памер пор матэрыялу фільтра: чым вышэй дакладнасць (напрыклад, 1 мкм, 5 мкм), тым менш пары і тым больш супраціў; чым ніжэй дакладнасць, тым ніжэй падзенне ціску.
Апорная канструкцыя: чым ніжэй хуткасць адкрыцця ўнутранай/вонкавай рамы і чым вузейшы канал патоку, тым больш лакальныя страты ціску.
Умовы эксплуатацыі
Хуткасць патоку: чым больш хуткасць патоку, тым хутчэй хуткасць патоку, і падзенне ціску павялічваецца прыкладна ў квадратнай залежнасці; праца звыш намінальнага расходу прывядзе да таго, што падзенне ціску рэзка перавысіць стандартнае.
Сярэдняя глейкасць: такія вадкасці, як алей і вадкасці з высокай глейкасцю, маюць большы супраціў, чым чыстая вада, што прыводзіць да большага перападу ціску; па меры паніжэння тэмпературы і павелічэння глейкасці падзенне ціску таксама павялічваецца сінхронна.
Утрыманне прымешак: чым больш прымешак ва ўваходнай / якая паступае вадкасці, тым хутчэй забіваецца фільтруючы матэрыял, і падзенне ціску пастаянна павялічваецца з цягам часу.
Тэмпература: па меры павышэння тэмпературы глейкасць асяроддзя памяншаецца, што прыводзіць да невялікага зніжэння перападу ціску; наадварот, павялічваецца.
Мантаж і праектаванне сістэмы
Эксцэнтрысітэс ўстаноўкі фільтруе элемента, уцечка ўшчыльняючых кольцаў і няроўныя каналы патоку выклікаюць лакальныя завіхрэнні, павялічваючы перапад ціску;
У паралельных сістэмах з некалькімі фільтруючымі элементамі нераўнамернае размеркаванне патоку прыводзіць да перагрузкі некаторых фільтруючых элементаў, што прыводзіць да анамальна высокага перападу ціску.
IV. Як збалансаваць эфектыўнасць фільтрацыі, расход і падзенне ціску на праектным узроўні
Асноўная логіка канструкцыі фільтруючага элемента з вялікім патокам: у адпаведнасці з перадумовай дасягнення мэтавай дакладнасці фільтрацыі, максымізаваць эфектыўную плошчу фільтрацыі і мінімізаваць супраціў вадкасці.
Аддайце перавагу выкарыстанню згорнутых фільтруючых матэрыялаў
У параўнанні з убудаванымі фільтруючымі элементамі, вырабленымі з расплаву, складчатая структура можа павялічыць плошчу фільтрацыі ў 3–10 разоў, што прыводзіць да значна меншага перападу ціску пры той жа хуткасці патоку, забяспечваючы пры гэтым эфектыўнасць перахопу.
Разумна супастаўляйце дакладнасць і плошчу
Высокадакладныя (1-10 мкм) фільтруючыя элементы павялічваюць колькасць зморшчын і даўжыню; з нізкай дакладнасцю (50–100 мкм) належным чынам расслабляюць пары матэрыялу фільтра, каб пазбегнуць непатрэбнага супраціву, выкліканага празмернай фільтрацыяй.
Аптымізацыя структуры канала патоку
Унутраная/знешняя апорная рама прымае вялікую хуткасць адкрыцця і структуры накіроўвалага тыпу для памяншэння турбулентнасці вадкасці; кантавая вечка і інтэрфейс аптымізаваны для навядзення, каб паменшыць мясцовыя страты ціску.
Спецыфікацыя намінальнага перападу ціску. Пачатковы перапад ціску (чысты стан новага фільтруючага элемента): звычайна кантралюецца ў межах 0,02–0,05 МПа;
Перапад ціску на заканчэнні (фільтруючы элемент неабходна замяніць): умоўна ўстаноўлена на 0,1–0,15 МПа. Фільтрацыя камбінацый на аснове ступені неабходная, калі розніца ціску перавышае гэты ліміт, каб прадухіліць пашкоджанне і ўцечку.
Грубая фільтрацыя перад фільтрам + тонкая фільтрацыя з высокім патокам, памяншаючы нагрузку ад прымешак на фільтруючы элемент з вялікім патокам, запавольваючы павелічэнне рознасці ціску і падаўжаючы тэрмін службы.
V. Кантроль перападу ціску і ненармальнае абыходжанне падчас працы
Выбар павінен строга адпавядаць намінальнай хуткасці патоку， і катэгарычна забаронена выкарыстоўваць за межамі патоку；
Кантралюйце розніцу ціскаў на ўваходзе і выхадзе， усталюйце ўліковы запіс розніцы ціскаў，і неадкладна заменіце фільтруючы элемент, калі розніца ціскаў дасягне розніцы ціскаў на заканчэнні；
Калі сярэднія прымешкі высокія， дадайце папярэднюю апрацоўку， зваротную прамыўку， і прылады самаачышчэння；
Рэгулярна правярайце ўстаноўку і герметычнасць, каб пазбегнуць эксцэнтрысітэту, уцечкі паветра і вадкасці, якія могуць выклікаць ненармальную розніцу ціску.
VI. Рэзюмэ
Падзенне ціску фільтруючага элемента з высокім патокам з'яўляецца па сутнасці сукупным вынікам супраціву фільтруючага матэрыялу, нагрузкі ад патоку, закаркаванні прымешкамі і канструктыўнага дызайну.
Канструкцыя павінна забяспечваць: дастатковую плошчу фільтрацыі + адпаведнасць разумнай дакладнасці + структуру канала патоку з нізкім супраціўленнем, якая не толькі забяспечвае эфектыўнасць перахопу прымешак, але і кантралюе розніцу пачатковага ціску і перапад працоўнага ціску, пазбягаючы празмернага спажывання энергіі, заўчаснага старэння фільтруючага элемента і збою абсталявання, а таксама дасягнення доўгатэрміновай стабільнай працы сістэмы.

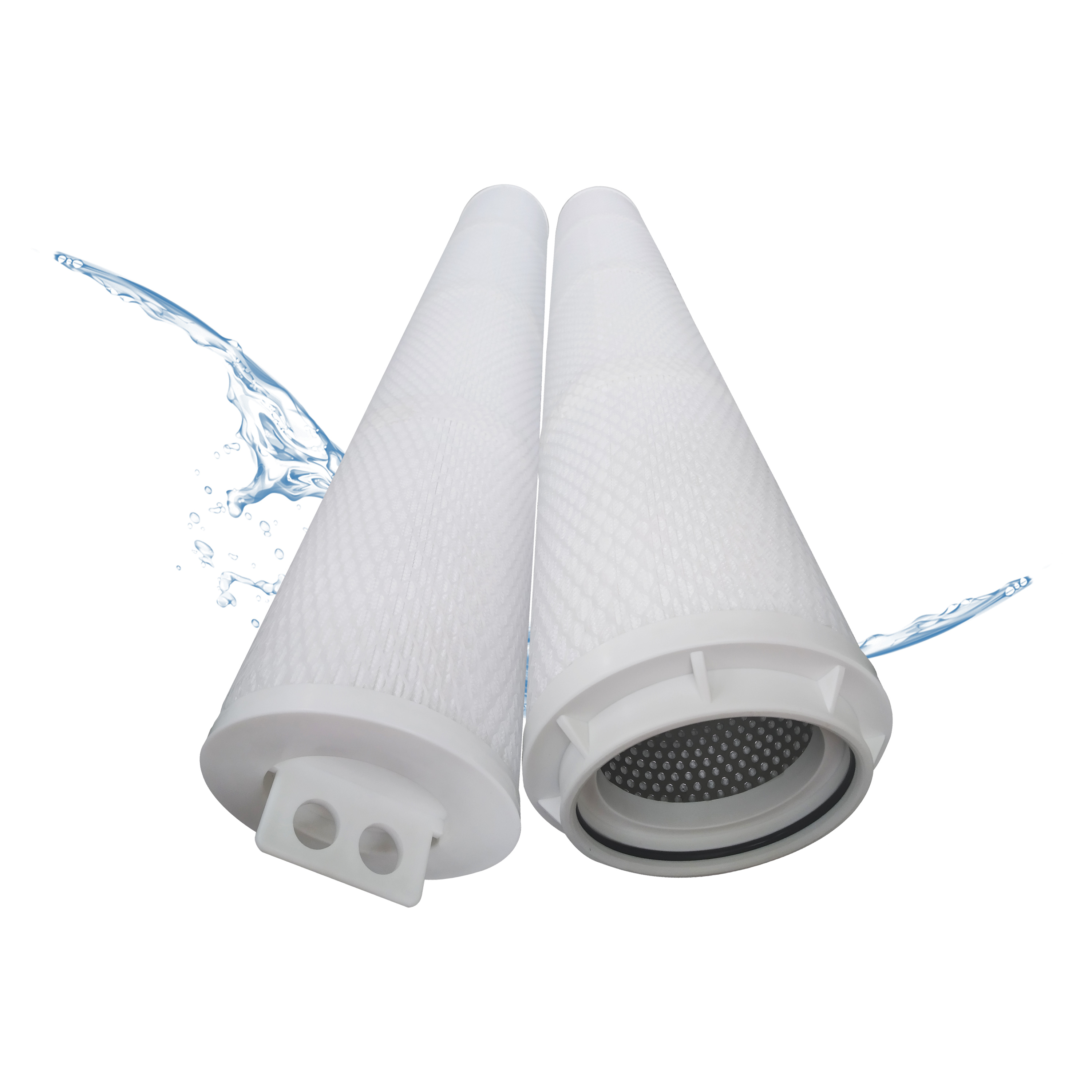

Альтэрнатыўная мадэль: RFP010-40 RFP050-40 RFP100-40 RFP500-40 RFP1000-40
