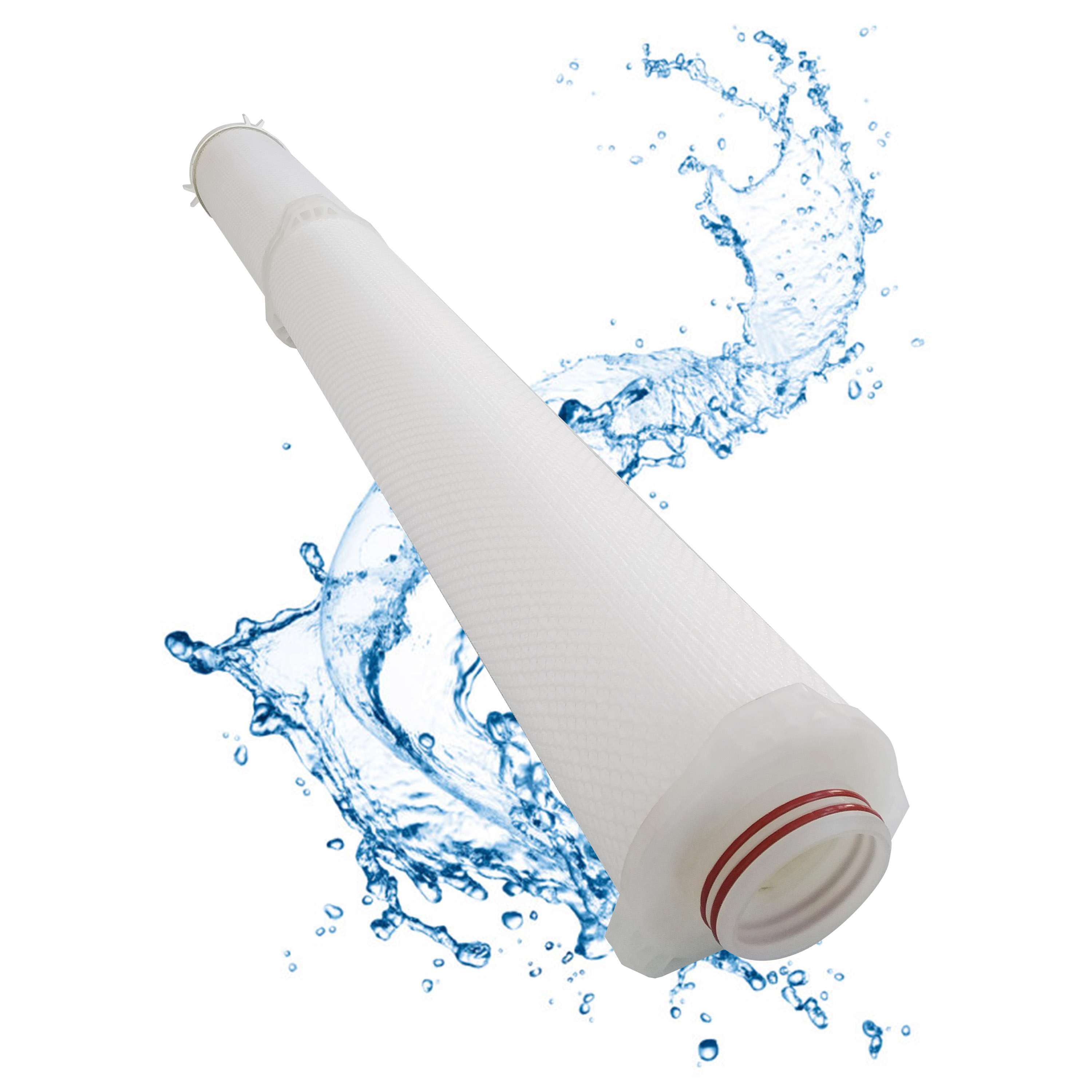

Вертыкальны картрыдж высокага патоку 1 мікрон

Вертыкальны картрыдж высокага патоку 1 мікрон

Name: Элемент фільтра з высокім патокам Pentair44
Uploaded: 2025-02-06T04:04:26+08:00
Description: 1. Унутраная апорная структура (асноўны кампанент, які

$281-49 Piece/Pieces

$27.550-99 Piece/Pieces

$27100-499 Piece/Pieces

$26.5≥500Piece/Pieces

тып аплаты:	T/T
Інкатэрм:	FOB,CFR,CIF,DDP,DDU
транспарт:	Ocean,Land,Air,Express
порт:	Qingdao Port,Shanghai Port,Rizhao Port

Звяжыцеся прама цяпер

Апісанне Прадукта

Атрыбуты прадукту

Ўпакоўка і дастаўка

Апісанне Прадукта

Атрыбуты прадукту

марка: Кланд

Origin: Кітай Хэнань Сіньсян

сертыфікацыя: ISO9001

статус: New

Applicable Industry: Hotels, Food &Amp; Beverage Factory, Printing Shops, Advertising Company, Construction Works, Garment Shops, Building Material Shops, Farms, Energy &Amp; Mining, Restaurant, Manufacturing Plant, Food &Amp; Beverage Shops, Retail, Machinery Repair Shops, Food Shop, Other

Out-of-warranty Service: No Service

Where To Provide Local Services (in Which Countries Are There Overseas Service Outlets): None

Showroom Location (in Which Countries Are There Sample Rooms Overseas): None

Video Factory Inspection: Provided

Mechanical Test Report: Not Available

Тып маркетынгу: Звычайны прадукт

Core Component Warranty Period: Not Available

Core Components: Pump

месца паходжання: Кітай

Гарантыя перыяду: Недаступна

Service System: Online Support

Max.Capacity: 1000 LPH

Material: PP

Special Feature: Easy Installation

Dimension(l*w*h): 152.4*17.2*17.2cm(60*6.77*6.77in)

Weight: 2.4

Use: Water Filter

Shape: Cylinder

Accuracy: 0.1-100μm

Ўпакоўка і дастаўка

Продаж адзінак	:	Piece/Pieces
Тып пакета	:	Трымальнік для драўлянай скрынкі
Прыклад малюнка	:

The file is encrypted. Please fill in the following information to continue accessing it

Элемент фільтра з высокім патокам Pentair44

Элемент фільтра з высокім патокам Pentair-1



Апісанне Прадукта

1. Унутраная апорная структура (асноўны кампанент, які вытрымлівае ціск)

Класіфікацыя матэрыялаў і адрозненні ў трываласці

Інтэграваная поліпрапіленавая рама для ліцця пад ціскам (асноўная прамысловая мадэль)

Структура: агульная цыліндрычная форма, густа размешчаныя доўгія паласы, водапранікальныя дрэнажныя каналы, раўнамерна размеркаваныя рэбры, падоўжныя ўзмацняльныя рэбры, якія праходзяць праз увесь картрыдж фільтра вялікага патоку;

Перавага трываласці: інтэграванае ліццё без зрошчвання, устойлівасць да ціску па акружнасці, устойлівасць да восевага расцяжэння збалансавана; Таўшчыня сценкі 1,8~3,0 мм, стандартная ўстойлівасць да ціску 0,8 МПа, пашыраная мадэль можа дасягаць 1,0 МПа;

Недахопы: схільны да паўзучасці пры высокіх тэмпературах (>60 ℃), не падыходзіць для хімічных вадкасцей з высокай тэмпературай.

Перфараваны каркас з нержавеючай сталі 304/316L (мадэль высокага класа, устойлівая да тэмператур і карозіі)

Канструкцыя: штампоўка бясшвовых сталёвых труб, колькасць адтулін 35%~45%, таўшчыня сценкі трубы 0,6~1,2 мм, абодва канцы ўмацаваныя з фланцамі;

Перавага трываласці: устойлівы да высокага ціску, гідраўдараў, вытрымлівае высокую тэмпературу 80~120 ℃, не дэфармуецца ў кіслотна-шчолачных умовах; Максімальная апорная здольнасць да ціску 1,6 МПа, адсутнасць дэпрэсіі пры вялікім патоку імгненнага імпульснага ўздзеяння картрыджа фільтра для вады з вялікім патокам;

Прымяненне: хімічная прамысловасць, гарачае масла, гальваніка, высокатэмпературныя сістэмы чыстай вады.

Асноўныя канструктыўныя паказчыкі трываласці каркаса

Інтэрвал рэбраў: ≤12 мм, прадухіляе згортванне пласта мембраны ўнутр і блакаванне каналаў патоку картрыджа фільтра з вялікім патокам;

Каэфіцыент адкрытасці праходу патоку: ≥30%, ураўнаважвае сілу і прапускную здольнасць патоку вады, меншае супраціўленне адкрыцця, павелічэнне розніцы ціскаў паскарае пашкоджанне;

Трываласць на восевае расцяжэнне: Фільтруючы элемент пад'ёмны, пацягнуўшы, не зламаецца, кваліфікаваны прадукт аднавосевая сіла расцяжэння ≥800 Н.

2. Знешняя апорная канструкцыя (Супраціўленне эрозіі вонкавага патоку вады, нагрузцы і падзенню)

Літая пад ціскам вонкавая ахоўная клетка / знешняе рэбернае кольца з поліпрапілену

Сегментаваныя круглыя ўзмацняльныя рэбры, адно ўзмацняльнае кольца праз кожныя 100 мм, пазбягаюць разрыву тканіны вонкавай мембраны высакахуткасным патокам вады праз складчаты картрыдж з вялікім патокам;

Вонкавы ахоўны рукав з плеценай сеткі з нержавеючай сталі

Двухслаёвая плеценая сетка, вочка 2×3 мм, прадухіляе саскрабанне цвёрдых прадметаў, дэфармацыю выпукласці фільтруючага матэрыялу; у асноўным выкарыстоўваецца ва ўмовах ўваходнай вады з невялікай колькасцю часціц прымешак;

Функцыя трываласці: высокая хуткасць патоку, вялікая сіла бакавога ўдару патоку вады, знешняя падтрымка стрымлівае пласт мембраны, прадухіляе адкрыццё складчатай мембраны, прадухіляючы аддзяленне пласта картрыджа фільтра з вялікім патокам.

3. Трываласць складчатай структуры мембраны фільтра (ядро дапушчальнай перападу ціску)

Фільтруючыя элементы з вялікім патокам выкарыстоўваюць працэс глыбокага згортвання, вышыня згортвання непасрэдна вызначае здольнасць вытрымліваць ціск плиссированного картрыджа з вялікім патокам:

Стандартная глыбіня складання: 22~28 мм, шчыльнасць згортвання 120~160 зморшчын / шт.;

Логіка трываласці: Чым глыбей згортванне, чым большая плошча фільтрацыі, тым меншая розніца ціску на адзінку мембраны, якую яна вытрымлівае; занадта дробнае згортванне, мембрана схільная парэпання пры вялікім перападзе ціску;

Працэс умацавання кампазітнага пласта мембраны:

Трываласць ліста чыстай мембраны вельмі нізкая, яна павінна быць двухбаковым гарачым прэсаваннем з падкладкай з праточнай нятканай тканіны для фарміравання «сэндвіч-структуры», падкладка служыць каркасам для ўтрымання мембраны фільтра, без расколін або расслаення ў межах розніцы ціску 0,6 МПа для картрыджа фільтра з вялікім патокам;

Класіфікацыя супраціву перападу ціску:

Звычайная мадэль: дазвольце перапад працоўнага ціску ≤0,6 МПа;

Палепшаная мадэль высокага ціску: патоўшчаны ўкладыш + больш шчыльнае згортванне, дапушчальнае адхіленне імгненнага перападу ціску 0,8 МПа, падыходзіць для сістэм з частым пускам і прыпынкам помпы і вялікім гідраўдарам для картрыджа фільтра з вялікім патокам.

4. Трываласць адгезіі / трываласць зваркі верхняй і ніжняй кантавых вечкаў (больш за ўсё схільныя да ўцечак і месцаў разломаў)

Канцавыя заглушкі - гэта кропкі сканцэнтраванай сілы картрыджа фільтра для вады з высокім патокам, усе дзеянні ўздыму, перапад ціску, вібрацыя дзейнічаюць на гэтую вобласць:

Інтэграваная зварка з гарачым расплавам (высакаякасны ПП фільтруючы элемент)

Мембрана фільтра, унутраны і знешні каркас, кантавыя заглушкі выраблены з таго ж поліпрапіленавага матэрыялу і зліваюцца пры высокай тэмпературы, клеевых зазораў няма; трываласць склейвання на адрыў ≥150N, без адрыву вечка або ўцечкі пад высокім ціскам;

Склейванне эпаксідным клеем (мадэль эканамічнай мадэлі)

Толькі клеевое склейванне, пасля чаргавання гарачага і халоднага, клеевы пласт і трэскаецца， розніца ціску >0,4 МПа схільная да адлучэння заглушкі， структурная трываласць нізкая；

Зварка металічных кантавых накрывак (мадэль каркаса з нержавеючай сталі)

Кантавыя заглушкі цалкам прывараны да сталёвай трубы, зварныя швы аднастайныя без ілжывай зваркі, устойлівыя да вібрацыі, высокіх і нізкіх тэмператур;

Палепшаная канструкцыя: унутраны бок кантавых накрывак патоўшчаны з выступам, павялічваючы плошчу кантакту з рамкай, размяркоўваючы ціск для картрыджа фільтра з вялікім патокам.

5. Ушчыльняльнае кольца ў зборы і трываласць ўшчыльнення пад ціскам

Канаўка ўшчыльняльнага кольца выканана як адзінае цэлае, а глыбіня і шырыня канаўкі дакладна адпавядаюць ушчыльняльнаму кольцы / плоскай шайбе картрыджа са складкамі для высокага патоку:

Сценка пазы патоўшчаная, і ўшчыльняльнае кольца не будзе ўціскацца ў шчыліну (пашкоджанне шчыліны і ўцечка) пад высокім ціскам;

Структура падвойнага ўшчыльняльнага кольца (двайныя ўшчыльняльныя каналы на ўнутраным і вонкавым баках верхняй кантавой вечка) падыходзіць для абалонак высокага ціску з вялікай хуткасцю патоку і прадухіляе збой байпаснай фільтрацыі картрыджа з вялікім патокам.

6. Паказчыкі агульнай устойлівасці да стомленасці і трываласці на гідраўдар

Стандарт заводскіх выпрабаванняў на трываласць для кваліфікаванага картрыджа з вялікім патокам фільтра:

Выпрабаванне ўтрымання пад статычным ціскам: ціск утрымання 0,8 МПа на працягу 30 хвілін, адсутнасць дэфармацыі, уцечкі, кантавая вечка не трэскаецца;

Імпульсны гідраўдарны тэст: 0 - 0,6 МПа цыклічны ўдар на працягу 1000 разоў, пласт мембраны не аддзяляецца, а каркас не мае западзін;

Высокая і нізкая тэмпература на ровары: 5 - 60 ℃ на ровары на працягу 50 разоў, без расслаення ў зоне злучэння і без дэфармацыі картрыджа фільтра для вады з вялікім патокам.
